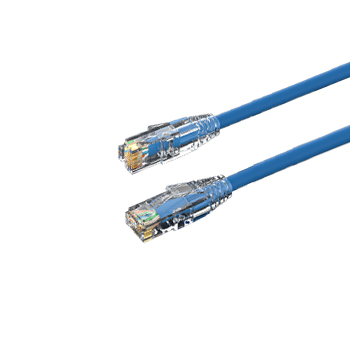

◆超五类非屏蔽跳线
超五类成品数据跳线是采用数康超五类多股软线和超五类RJ45跳接头，性能符合超五类传输标准，可提供高达250MHz的可用带宽，与 ...
咨询热线：400-659-0869
立即咨询
产品详情
超五类成品数据跳线是采用数康超五类多股软线和超五类RJ45跳接头，性能符合超五类传输标准，可提供高达250MHz的可用带宽，与数康超五类信息模块或超五类24口配线架配合使用。
SCOA数康超五类铜缆跳线用于工作区信息插座与网卡及配线架与交换机之间的连接，跳线电缆采用8芯7股软线缆，采用50μ镀金RJ45水晶头机器压塑而成，保证线缆与水晶头之间的连接可靠，且柔软性好，不易折断。跳线单体均全部通过FLUKE-DSP1800或同等认证测试仪器的测试，弹片保护设计，方便跳线的插拔，保护跳线弹片，满足超五类工程信道测试。
产品特点：
- 模块化跳线是用多股24AWG电缆制成，支持T568A（ISDN）和T 568B（ALT）插脚的配置；
- 渐变型受力原理的加长护套，防滑抗拉，保证一定的弯曲半径；
- 根据采用不同的线缆，可提供CM、CMR 、LSZH级等阻燃等级
机械特性：
- 结构：4*2 24AWG
- 导体：AWG24多股铜线
- 防火等级：符合 UL94V-0 ， UL94V-2
- RJ45 插头：采用三叉刀片， 50 μinch 镀金
- 工作温度： -10℃ 到 60℃
- 插拔次数： ≥1000 次
电气特性（Electrical Data at 20℃)：
- 特性阻抗(1-130 MHz） 100Ω±15 ohm 最小互电容 47 pF/m
- 平均特性阻抗( 1-130 MHz ) 100Ω±10 ohm 最大平衡电容 300 pF/km
- 直流电阻 170 ohm/km
- Nominal velocity of propagation ( NVP ) 0.69 c
- 最大平衡电阻 2 %
执行标准 ：
- YD/T 926.3-2024
线缆传输参数(Cable Properties)：
| 频率 | 衰减 | NEXT, dB | NEXT, dB | NEXT, dB | NEXT, dB | Return,Loss,dB |
| MHz | dB/100m, | 2m | 3m | 5m | 10m | 最小值 |
| Max | ||||||
| 0.772 | 1.8 | 73 | 70 | 70 | 67 | 19 |
| 1 | 2 | 72 | 67 | 64 | 64 | 20 |
| 4 | 4.1 | 61 | 57 | 55 | 51 | 23 |
| 8 | 5.8 | 58 | 56 | 49 | 47 | 24.5 |
| 10 | 6.5 | 60 | 54 | 48 | 44 | 25 |
| 16 | 8.2 | 54 | 49 | 49 | 42 | 25 |
| 20 | 9.3 | 51 | 49 | 43 | 39 | 25 |
| 25 | 10.4 | 52 | 46 | 37 | 37 | 24.3 |
| 31.25 | 11.7 | 50 | 46 | 37 | 33 | 23.6 |
| 62.5 | 17 | 47 | 41 | 31 | 28 | 21.5 |
| 100 | 22 | 42 | 38 | 29 | 25 | 20.1 |
| 155 | 28.1 | 38 | 35 | 21 | 19 | 18.8 |
订购型号：
| 产品名称 | 产品型号 | 产品规格 | 单位 |
| 网络跳线 | SC-501-1M | 超五类非屏蔽数据跳线(灰色1米，50μ镀金，CM，红黄蓝绿色可定） | 条 |
| 网络跳线 | SC-501-2M | 超五类非屏蔽数据跳线(灰色2米，50μ镀金，CM，红黄蓝绿色可定） | 条 |
| 网络跳线 | SC-501-3M | 超五类非屏蔽数据跳线(灰色3米，50μ镀金，CM，红黄蓝绿色可定） | 条 |
