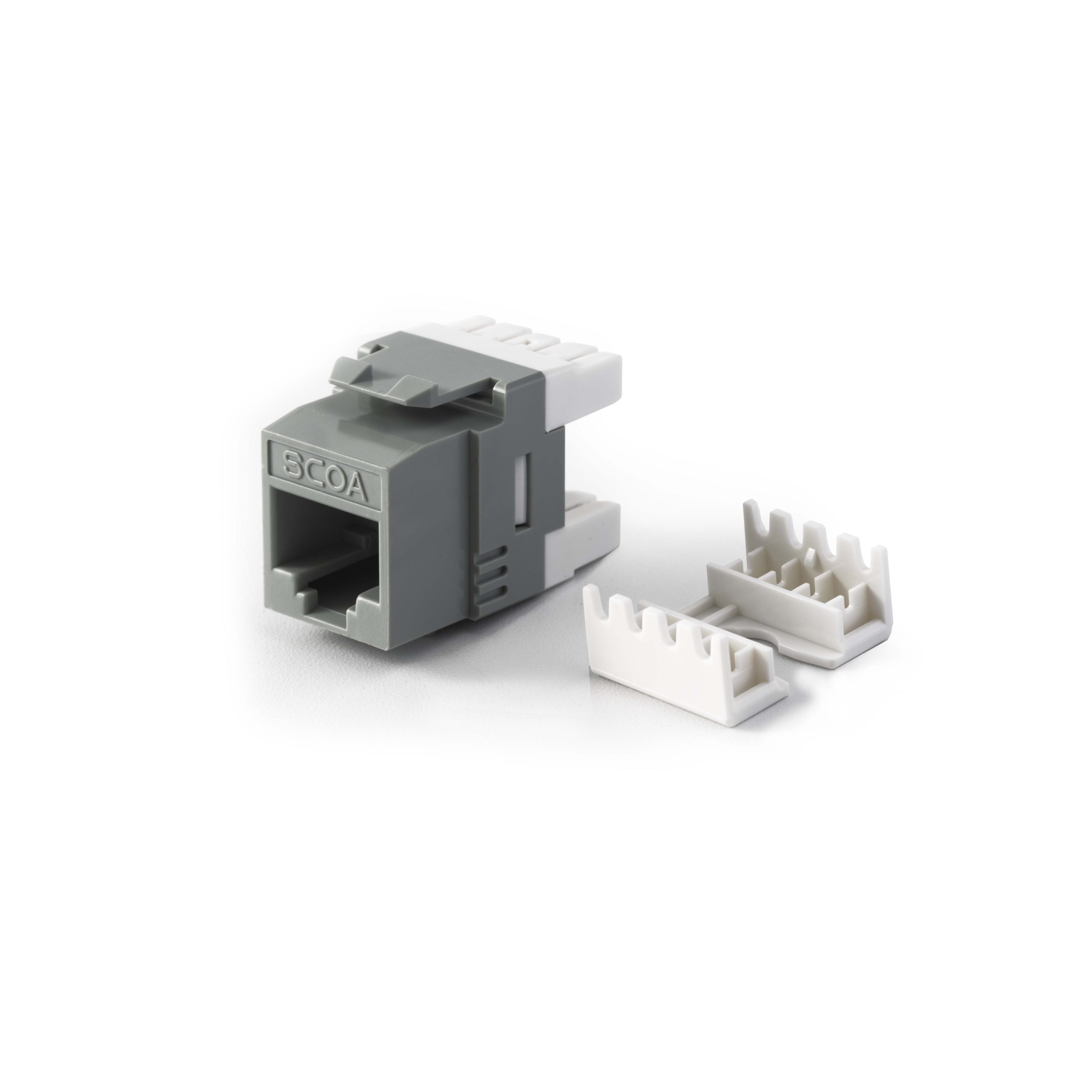

作为SCOA数康超五类非屏蔽布线解决方案的一部分，数康超五类非屏蔽信息模块满足所有超五类部件的性能要求，符合百兆以太网应用系统，适用于设备间与工作区的通讯插座连接，可提供高达250MHz的可用带宽。

SCOA数康超五类非屏蔽解决方案中的超五类模块，由专利的引导骨架组成，其独特的压接线连接设计，保证简单压接方式，使电缆的端接过程变得简单、快捷、一压即得。该模块用色码推行标记，减少了排列电缆的困难，并提高了安装速度。

SCOA数康超五类模块的性能满足现有的超五类插座标准，所有的性能参数，包括近端串扰（NEXT），衰减（ATTENUATION），回程损耗（BALANCE）都满足ANSI/TIA/ETA规定的现行超五类连接的标准。

产品特点 ：

• 模块的电路板和簧片采用专利的平衡技术，黄金触点，性能优越，
• 增强型五类的性能提供了额外的余量，以支持千兆位的应用；
• 通用线序标签支持T568A或T568B端接线序；
• 色码标识的端接方式减少了布线时的错误匹配，易于识别和容易进行网络管理；
• 卡锁式的端接帽，保证了电缆被完全端接，防止线缆脱落，提高稳定性，并且不会划伤手指；
• 具有与SUNF布线系统中的各类面板，转接器配线箱组合和其它匹配的灵活性；
• GM511免打式模块，采用高强度透明PC料，该PC料应用于军工，俗称防弹胶。
• 多种颜色可选择，便于颜色管理；
• 通过FLUKE、3c实验室认证。

电气特性：

• 抗电强度：  DC 1000V(AC 700V)1分钟无击穿和飞弧现象。
• 额定电流    1.5Amp
• 绝缘电阻    正常大气压条件下>=200MΩ；
• 接触电阻    正常大气压条件下<=1mΩ；
• 温度范围    -10-70℃
• 传输性能    超过ISO/IEC 1801 D、标准ANSI TIA/EIA-568-B．2-1的要求。

机械特性：

• RJ45 8针连接器      符合FCC68部分，F子部分及旧C-60603-7
• 耐用性               可拔插900次以上，IDC端子可承受250次压接
• 插针材料             镀镍磷青铜，簧片接触针部分镀金50μinch
• IDC连接器            卡接簧片采用斜45度设计，使线缆卡接更可靠，可卡接线径22-26AWG；
• 导体绝缘层直径        0.70-1.40mm
• IDC主体和覆盖材料    防火，

应用领域 ：

• 1000Mbps及更高以太网应用；
• ATM或以太网2.4G网络的应用；
• 100Vg-AnyLAN；
• 10/100Mbps的以太网应用；
• 4Mbps令牌网。

执行标准 ：

• 行业YD/T 926.3-2024标准。

传输参数(Cable Properties)：

采购信息 ：
